Quik Drive® automaattinen ruuvausjärjestelmä

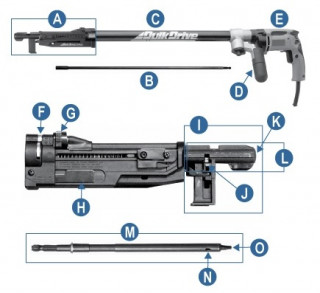

Osat

A - Adapterit
B - Kärjen kiinnitysakseli
C - Jatkovarret
D - Kahva
E - Ruuvinväännin (ei myydä Simpson Strong-Tie)
F - Lukitusvipu
G - Syvyyssäätö
H - Kärjen irrotusavain
I - Ruuviohjuri
J - Syöttöhaka
K - Ruuviohjurin kärki
L - Syöttöputki
M - Kärjen kiinnitysakseli
N - Kärjen kiinnitys
O - Kärki


Asennus

Quik Drive® adapteri helpottaa ja mahdollistaa kaikkien tavallisten ruuvinvääntimien muuntamisen automaattiseksi Quik Drive® -ruuvausjärjestelmäksemme muutamassa sekunnissa.
Demonstraatio:


1. Poista kaulus ruuvinvääntimestä valmistajan ohjeiden mukaisesti
2. Poista kärjenpidin
3. Kiinnitä ruuvinvääntimeesi sopiva Quik Drive -adapteri
4. Kiinnitä kärjen kiinnitysakseli ruuvinvääntimeen tai jatkovarteen
5. Asenna työkalu kärjen kiinnitysakselin päälle niin, että se lukittuu lukitusvivulla.
6. Asenna ruuvinauha, kärjet eteenpäin, niin, että se naksahtaa paikoilleen. Nyt Quik Drive -ruuvausjärjestelmäsi on valmiina käyttöön!


Vianmääritys

Quik Drive -työkalut ovat helppoja käyttää. Kuten jokaisen sähkötyökalun kanssa, on muistettava muutama asia optimaalisen tuloksen saavuttamiseksi.

Käyttöluokat

Eurokoodi 5:n taulukko 4.1:ssä on esitetty korroosiosuojausta koskevia vähimmäisvaatimusesimerkkejä rakenteen käyttöluokan mukaan. Taulukossa 3 on ilmoitettu esimerkkejä rakenteista käyttöluokissa 1, 2 ja 3. Taulukossa näkyvä symboli osoittaa, missä käyttöluokassa kiinnikettä ja liitoskiinnikettä saa käyttää ilman ylimääräistä korroosiosuojausta.

Edelliset tiedot pitävät paikkansa käytettäessä kiinnikettä ja liitoskiinnikkeitä yhdessä käsittelemättömän puun kanssa.
Korroosion vaara kasvaa käytettäessä niitä yhdessä kyllästetyn puun kanssa. Siksi on suositeltavaa käyttää ruostumattomia kiinnikkeitä ja liitoskiinnikkeitä.
Jos kiinnike altistuu korroosiolle voimakkaasti esimerkiksi uimahalleissa tai suolahuoneissa, on suositeltavaa ottaa yhteys Simpson Strong-Tiehin®.

Pintakäsittely - viimeistely - ruostumaton teräs

AISI 304 / 305 (A2) ruostumaton teräs:
AISI 304 / 305 (A2) ruostumaton teräs on austeniittinen nikkeli-kromaattisen asteen ruostumaton teräs ja itsessään ei-magneettinen. Tämä materiaali antaa erinomaisen korroosiosuojauksen. Ei selviä merkkejä punaruosteesta 1000 tunnin suolasumutestin jälkeen.

N2000® mekaanisesti sinkitty:
Mekaaninen sinkitys antaa suojaavan sinkkinikkeliseoksen pohjametallille. Seosta tehdään mekaanisesti sekoittamalla pohjametalli ei-metallisten rakeisiin ja sinkkijauheeseen. Tulos on alle 10 % punaruostetta 1000 tunnin suolasumutestin jälkeen.

Quik Guard®:
Quik Guard® on nimisuojattu kaksoissuoja ja se antaa suojaustason, joka soveltuu moniin käyttötarkoituksiin pintakäsitellylle puulle. Tulos on alle 10 % punaruostetta 950 tunnin suolasumutestin jälkeen.

Keltainen sinkki-dikromaatti:
Tämä pintakäsittely antaa vain pienen korroosiosuojan ja on suunniteltu käytettäväksi kuivissa sekä ei korroosioalttiissa käyttösovelluksissa.

Kirkas sinkki:
Tämä pintakäsittely antaa vain pienen korroosiosuojan ja on suunniteltu käytettäväksi kuivissa sekä ei korroosioalttiissa käyttösovelluksissa.

Harmaa fosfaatti:
Tämä pintakäsittely antaa vain pienen korroosiosuojan ja on suunniteltu käytettäväksi kuivissa sekä ei korroosioalttiissa käyttösovelluksissa.

Yleistietoja suolasumutestistä:
suolasumutesti on yhdenmukainen ASTM B117:n kanssa. Sitä ei ole tarkoitettu edustamaan korroosiosuojausta, jota ruuvin pintakäsittely antaa todellisessa käytössä. Sitä pitäisi käyttää vain vastaavien tuotteiden verrannollisena arviona. Useat tekijät voivat vaikuttaa suolasumutestin tuloksiin, esim. ruuvien ominaisuudet, pintakäsittelytyyppi, jälkikäsittelyprosessit yms.

Turvallisuusvaroitukset

Turvallinen työalue

a. Pidä työalue puhtaana ja hyvin valaistuna.
b. Älä käytä Quik Drive®-työkaluja vaarallisissa ympäristöissä. Suojaa laite sateelta, äläkä käytä sitä kosteissa tai märissä olosuhteissa. Älä käytä Quik Drive®-työkaluja paikassa, jossa on helposti syttyviä nesteitä, pölyä tai kaasuja, koska se voi synnyttää kipinöitä.
c. Pidä sivulliset, lapset ja vierailijat loitolla, kun Quik Drive®-työkalua käytetään. Häiriöt voivat aiheuttaa onnettomuuksia ja erilaisia fyysisiä vammoja.

Vähennä sähköön liittyviä onnettomuusriskejä

a. Suojaudu sähköiskulta.
b. Älä koskaan muokkaa Quik Drive®-työkalun pistoketta millään tavalla. Käytä pistoketta aina sille sopivan pistorasian kanssa. Asianmukaisen, muokkaamattoman pistokkeen ja pistorasian käyttö vähentää sähköiskun riskiä.
c. Älä väärinkäytä johtoa. Älä koskaan kanna Quik Drive®-työkalua johdosta tai vedä johdosta irrottaaksesi pistoketta pistorasiasta. Pidä johto poissa lämmöstä, öljystä, terävistä reunoista ja liikkuvista osista. Heitä heti pois vahingoittunut johto. Vahingoittuneet johdot lisäävät sähköiskun riskiä.
d. Kun Quik Drive®-työkalua käytetään ulkona, käytä jatkojohtoa, joka soveltuu ulkokäyttöön.

Henkilökohtainen turvallisuus

a. Ole aina tarkkaavainen. Älä käytä Quik Drive®-työkalua, kun olet väsynyt tai huumausaineiden, alkoholin tai lääkkeiden vaikutuksen alainen. Käytä tervettä järkeä, kun käytät työkalua. Huolimattomuus Quik Drive®-työkalua käytettäessä voi johtaa vakaviin fyysisiin vammoihin.
b. Käytä sopivia vaatteita, kun käytät Quik Drive® -työkaluja. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, pitkät hiukset tai korut voivat jäädä kiinni liikkuviin osiin ja aiheuttaa vakavia fyysisiä vammoja.
c. Varmista, että Quik Drive®-työkalu on kytketty ”off”-asentoon, ennen kuin johto laitetaan pistorasiaan. Älä kanna työkalua sormesi ollessa käynnistyspainikkeella.
d. Seiso aina tukevasti ja varmasti.
e. Käytä aina tarvittavia suojavarusteita kuten suojalaseja, hengityssuojaimia, liukumattomia turvakenkiä, kypärää ja korvatulppia.

Quik Drive® -työkalujen käyttö ja huolto

a. Älä käytä tarpeetonta voimaa Quik Drive®-työkaluun. Käytä tarkoitukseen sopivia ruuveja.
b. Kun Quik Drive® -työkalua ei käytetä, sitä tulee säilyttää kuivassa paikassa ja poissa lasten ja luvattomien henkilöiden ulottuvilta.
c. Irrota johto pistorasiasta, kun työkalua säädetään, kun varusteita vaihdetaan tai kun sitä säilytetään.
d. Säilytä Quik Drive® -työkaluja huolellisesti. Noudata voitelu- ja varusteiden vaihto-ohjeita.
e. Tarkasta säännöllisesti, ovatko liikkuvat osat vinossa tai taipuneet ja muut tekijät, jotka voivat vaikuttaa työkalun käyttöön.
f. Käytä vain Simpson Strong-Tie®:n suosittelemia varusteita
g. Kaikki sähkötyökalujen korjaukset on jätettävä pätevän henkilöstön tehtäväksi. Käytä vain valtuutettuja osia.

Korroosio

Metalliruuvit ruostuvat ja voivat menettää kestävyyttään, kun niitä käytetään syövyttävissä ympäristöissä tai ne altistuvat syövyttäville materiaaleille. Korroosiota aiheuttavat monet tekijät, myös suolapitoinen ilma (rannikkoalueet), heikentyminen esim. tulipalon, myrkyllisten kaasujen, lannoitteiden, puunsuojalla käsitellyn puun, erilaisten
metallien ja muiden syövyttävien elementtien vuoksi.

Monet tekijät tekevät mahdottomaksi ennustaa milloin ja miten korroosiota esiintyy tai se saavuttaa kriittisen tason. Tämä suhteellinen epävarmuus tarkoittaa, että on oleellisen tärkeää, että suunnittelijat ja käyttäjät ovat tietoisia mahdollisista riskeistä ja siksi valitsevat pintakäsittelyn tai metallin, joka sopii haluttuun käyttöön.

On tärkeää, että suunnitellut huollot ja määräaikaiset tarkastukset suoritetaan, erityisesti ulkokäytössä. Ulkona korroosio on yleistä ja jopa ruostumaton teräs voi syöpyä. Jos näet selkeästi korroosiota tai epäilet korroosiota, on sekä puu, ruuvit että kiinnikkeet tarkastettava asiantuntijan toimesta ja niiden vaihtaminen voi olla tarpeen.

Viime aikoina painekyllästetyn puun suunnittelu on muuttunut. Monien erilaisten painekyllästyskäsittelyjen, kestävyystasojen, kosteuden ja kyllästysseoksen vaihtelujen perusteella on monimutkaista ymmärtää, mitä kiinnikkeitä ja ruuveja on käytettävä näille materiaaleille. On tärkeää tutkia teknistä kirjallisuutta tästä aiheesta ja saada viimeisimmät tiedot valmistajalta. Ruostumaton teräs on aina tehokkain ratkaisu korroosioriskin suhteen. Tarjotaksemme asiakkaillemme hyvää palvelua, Simpson Strong-Tie® parhaillaan arvioi mahdollisuuksia turvallisimpien ja kustannustehokkaimpien ratkaisujen tunnistamiseksi. Testiemme ja kokemuksemme perusteella voimme päätellä, että joihinkin erityisiin käyttötarkoituksiin soveltuvat ruuvit, jotka on pintakäsitelty aineilla N2000® tai Quik Guard®.
